Система Термографического Контроля за Ковшами (СТКК)

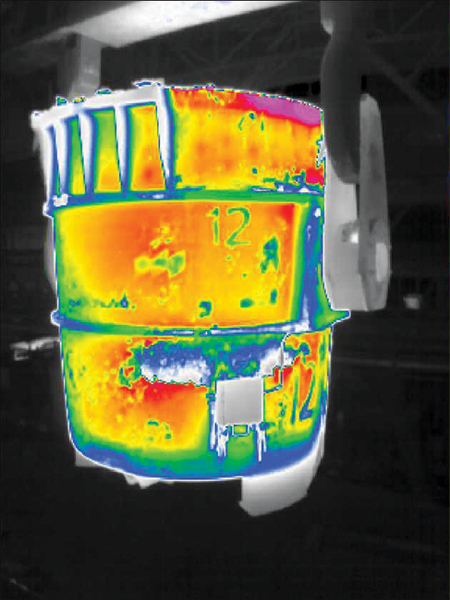

Система Термографического Контроля за Ковшами (СТКК) использует современные инфракрасные технологии для неразрушающего и бесконтактного контроля температуры поверхности ковшей. До пяти инфракрасных камер наблюдают за поверхностью ковша в процессе его перемещения. Определение температуры производится полностью автоматически на основании информации от видеокамер.

СТКК автоматически включает сигнал тревоги, если температурные показатели выходят за пределы установленной нормы, что надежно снижает вероятность аварий и сокращает возможный ущерб.

СТКК представляет собой гибкую систему, состоящую из высоконадежных элементов, что позволяет рассматривать ее как универсальный инструмент для решения различных задач технологического контроля на металлургических предприятиях.

Особенности системы СТКК:

• полностью автоматизированный контроль, без вмешательства в технологический процесс;

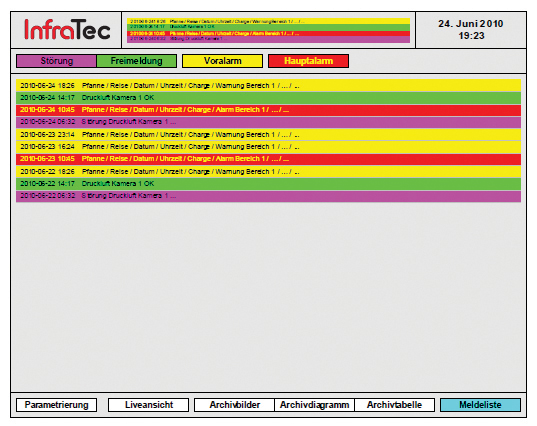

• формирование сигнала тревоги по предустановленным параметрам;

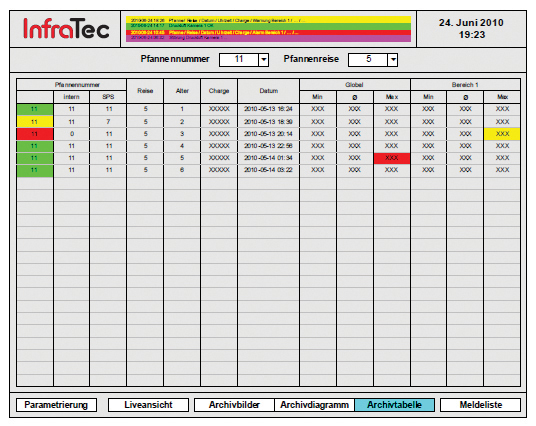

• запись и анализ температурных показателей для всех ковшей;
• подстройка системы под технологический процесс;

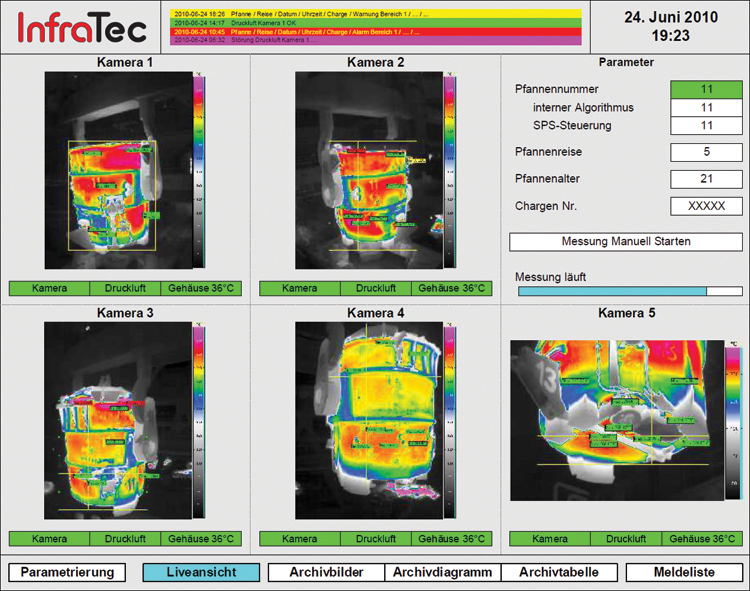

• основной дисплей, позволяющий отслеживать изображение в режиме реального времени, обрабатывать полученные данные, изменять параметры и администрировать систему;
• выносные мониторы для отображения данных измерения и статуса системы;

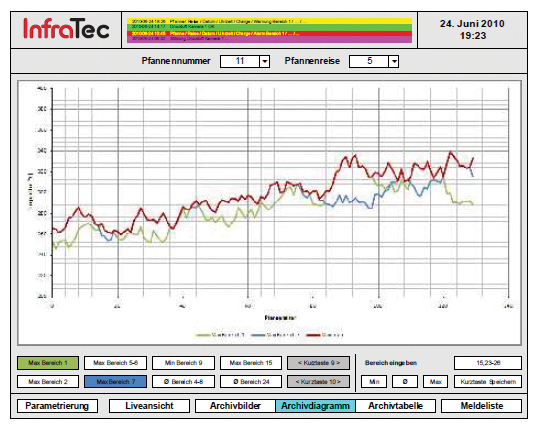

• возможность вызова всего объема записанных данных для сравнения и анализа.

Преимущества системы СТКК:

• полностью автоматизированный процесс обработки температурных данных поверхности всех ковшей в линии;
• раннее обнаружение областей превышения температуры за счет непрерывности процесса наблюдения;
• предотвращение прорывов ковшей позволяет повысить безопасность, снизить издержки и обеспечить безаварийную эксплуатацию;
• оптимизация режима эксплуатации ковшей для повышения качества продукции и эффективности производства;
• система практически не требует обслуживания, нет изнашиваемых частей;
• дружественный интерфейс;
• возможность удаленного доступа;
• возврат инвестиций в среднем менее чем за год.

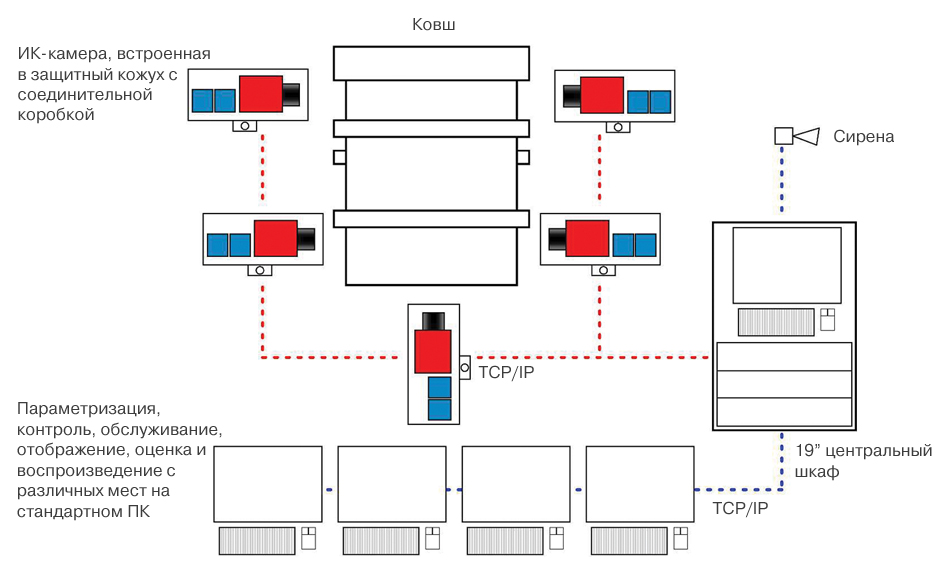

Структура системы СТКК:


Состав системы СТКК:

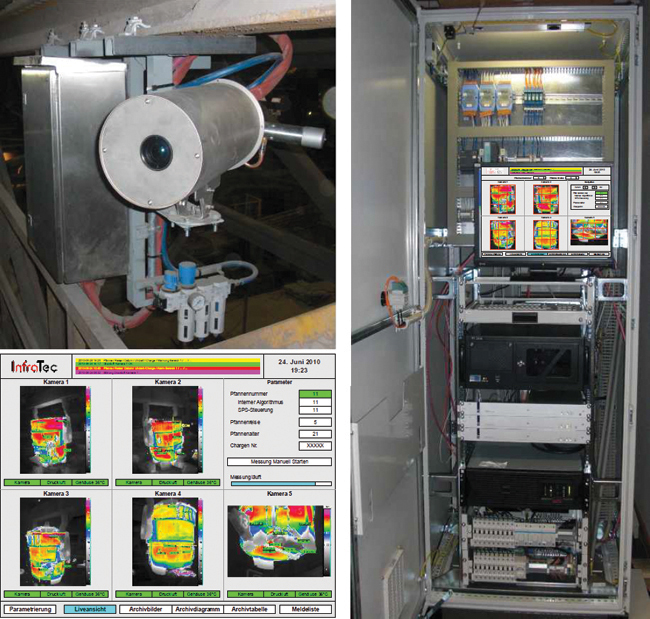

• надежный 19" центральный шкаф;
• защитный кожух из нержавеющей стали с вихревой продувкой воздухом и охлаждением в тяжелых условиях эксплуатации;
• инфракрасная термографическая камера Vario Cam@ с высоким уровнем разрешения (384 х 288 пикселей), обеспечивающая непрерывное и точное измерение температуры;
• внешние компоненты системы: ИК-камеры, рабочие места, формирователи сигнала тревоги;
• волоконно-оптический кабель для передачи данных без помех;
• гибкая сетевая структура с протоколом TCP/IP для обеспечения адаптации системы под условия конкретного металлургического предприятия.
