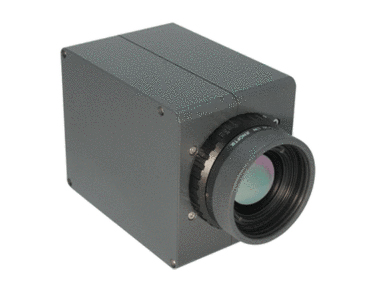

Тепловизионная камера InfraTec

В решениях для металлургии используются камеры VarioCAM ® hr head 400 (600) Series, также возможна установка камер VarioCAM ® HD head с более высоким разрешением.


Камеры VarioCAM ® hr head 600 Series имеют более высокое разрешение – 640х480 пикселей, VarioCAM ® HD head – 1024х768 пикселей.	Тепловизионные камеры оснащаются сменными объективами с разным фокусным расстоянием для адаптации к условиям применения.	Кожух предназначен для работы в условиях повышенных температур и загрязненности. Для этого кожух оснащается системой охлаждения и очистки объектива сжатым воздухом. Перед подачей в кожух сжатого воздуха производится его очистка при помощи внешнего трехуровневого фильтра.

Технические характеристики:

Спектральный диапазон	(7.5 ... 14) µm
Датчик	Микроболометр, неохлаждаемый, разрешение 384 х 288
Диапазон измеряемых температур	-40 ... 1,200°С (опционально > 2,000 °С)
Точность измерения	±1°С или ±1%
Частота ИК-кадров	50/60 Hz
Стандартный объектив (углы обзора)	1.0/25 mm (30 x 23)°
Сохранение снимков	SD card (опционально FireWire (IEEE 1394), Gigabit Ethernet)
Динамический диапазон	16 бит
Интерфейсы	PAL/NTSC-FBAS, S-Video, RS232
Диапазон рабочих температур, степень защиты	(-15 ... 50)°С, IP65
Габариты, вес	133 x 91 x 110 mm, 1,3 kg со стандартной оптикой

Коммутационный шкаф содержит промышленный компьютер с предустановленным программным обеспечением, монитор, устройства управления (клавиатура и мышь) а также набор релейных модулей для управления питанием системы и внешними устройствами.

Для каждого варианта использования систем (определение шлака, контроль состояния футеровки) используются специализированные пакеты программного обеспечения. Гибко конфигурируемое ПО позволяет добиваться высокой точности измерений и обработки полученных с тепловизионных камер термальных изображений.
