Расширитель PCI слотов

Используя пропускную способность шины PCI Express, компания ADLINK выпустила новую интеллектуальную систему расширения, позволяющую продолжить использование плат PCI в компьютерах, имеющих только разъемы PCIe. Система позволяет разделять блок с PCI модулями от основного вычислителя.

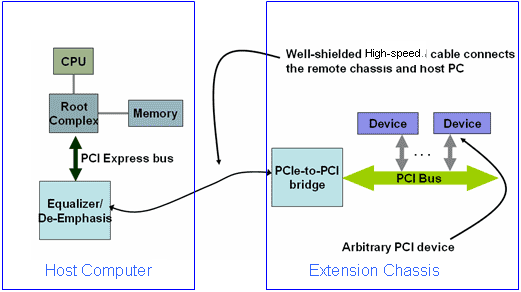

Устройство состоит из двух частей: внешнего блока для установки PCI плат и PCIe платы с высококачественным экранированным кабелем для подключения внешнего блока.

Существует две модификации внешнего блока: PCES-8581-4S c четырьмя слотами PCI и PCES-8581-13S с тринадцатью слотами PCI. Оба внешних блока поддерживают 32-битные PCI платы с питанием 5В и 3.3В и частотой шины 33МГц.

Длины соединительных кабелей могут варьироваться: 1м, 3м, 7м.

Для расширителя не требуется установка дополнительных драйверов или программного обеспечения. Расширитель обладает полной аппаратной и программной прозрачностью для внешнего блока. Т.е PCI-устройства, установленные в расширитель, работают так, как будто они установлены непосредственно в компьютер.

Серия PCES-8581 позволяет использовать в различных промышленных системах измерения и автоматизации новые компьютеры. А также применяться в мобильных системах измерения и тестирования и в системах с требованиями на большую плотность устройств ввода-вывода. Серия PCES-8581 применяется также в небезопасных средах промышленного управления, так как принимающая система с PCIe платой может быть установлена на безопасном расстоянии.

Важным достоинством предлагаемого решения является изоляция измерительных и управляющих систем от электромагнитных воздействий создаваемых процессором, памятью и другими компонентами компьютера.

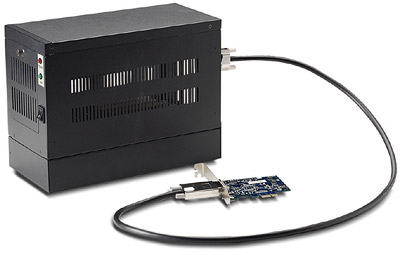

Блок расширения PCES-8581-4S

Объединительная плата: 5 x 32-bit/33 MHz полноразмерных (full-size) PCI слотов;

- 1 слот для платы расширения;

- 4 слота доступных для PCI плат;

Блок питания:

- Вх. напряжения: 85 ... 265 В;

- Мощность: 200 Вт;

Вентилятор: Один 80мм (ball bearing);

Размеры: 122 x 195 x 259 мм;

Вес: 3.2 кг.

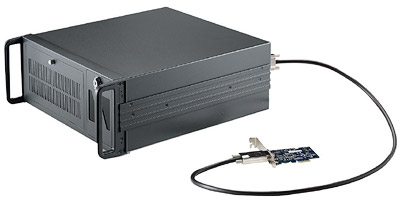

Блок расширения PCES-8581-13S

Объединительная плата: 14 x 32-bit/33 MHz полноразмерных (full-size) PCI слотов;
