Объединительные платы (Backplane)

Пассивная объединительная плата является одним из компонентов промышленного компьютера и представляет собой набор слотов расширения ISA, PCI, PCI-E, PICMG.

Объединительная панель, как правило, устанавливается в корпус промышленного компьютера, хотя может использоваться автономно. В качестве вычислительного ядра используются одноплатные промышленные компьютеры, имеющие шину расширения ISA, PCI, PCI-E, PICMG 1.0, PICMG 1.0 64-bit, PICMG 1.2, PICMG 1.3.  Одноплатный промышленный компьютер устанавливается в один из слотов расширения объединительной панели, в результате чего пассивная объединительная панель становится продолжением внутренней шины компьютера. Применение "связки" одноплатный промышленный компьютер/пассивная объединительная панель вместо стандартной материнской платы дает ряд преимуществ — большее количество слотов расширения, повышенные показатели по надежности, ремонтопригодности, вибростойкости.

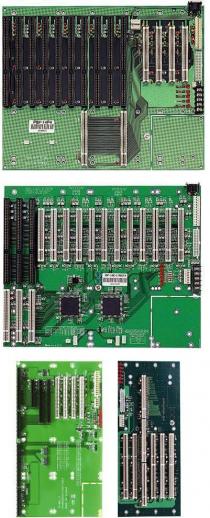

Пассивные объединительные панели
EBP-7E2
 1 PICMG1.3 CPU, 1 PCI-E x16, 1 PCI-E x4, 4 PCI Slots Backplane
EBP-9E5
 1 PICMG1.3 CPU, 1 PCI-E x16, 4 PCI-E x1, 3 PCI Slots Backplane
EBP-10E5
1 PICMG 1.3 CPU, 1 PCI-E x16, 4 PCI-E x1, 4 PCI Slots Backplane
EBP-16Q8
 четырехсигментная 4 PICMG 1.3 CPU, 4 PCI-E x16, 4 PCI-E x4, 4 PCI Slots Backplane
HPCI-6S4
 1 PICMG 1.0 CPU, 4 PCI, 1 ISA Slots Backplane
HPCI-8S4
 2 PICMG 1.0 CPU, 4 PCI, 4 ISA Slots Backplane
HPCI-13S4LU
 3 PICMG 1.0 CPU, 4 PCI, 9 ISA Slots Backplane
HPCI-14S/ATX
 2 PICMG 1.0 CPU, 4 PCI, 9 ISA Slots Backplane
HPCI-15S
2 PICMG 1.0 CPU, 4 PCI, 10 ISA Slots Backplane

Активные объединительные панели позволяют поддерживать большое количество слотов PCI (7, 12, 18), PCI-64, PCI-X и PCI Express. Для этого на плате установлен набор переходных микросхем (активный чипсет). Такие платы получили название "активные объединительные панели", в отличие от пассивных, имеющих на борту только пассивные элементы. В качестве вычислительного ядра используются одноплатные промышленные компьютеры, имеющие шину расширения PICMG 1.0, PICMG 1.0 64-bit, PICMG 1.2, PICMG 1.3

Активные объединительные панели

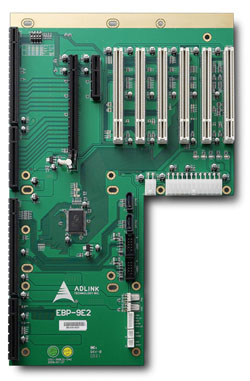

EBP-9E2
 1 PICMG 1.3 CPU, 1 PCI-Ex16, 1 PCI-E x4, 6 PCISlots Backplane
EBP-13E2
 1 PICMG 1.3 CPU, 1 PCI-E x16, 1 PCI-E x4, 10 PCI Slots Backplane
EBP-13E4
 1 PICMG 1.3 CPU, 1 PCI-E x16, 3 PCI-E x4, 7 PCI Slots Backplane
HPCI-9S7U
 2 PICMG 1.0 CPU, 7 PCI, 2 ISA Slots Backplane
HPCI-14S7U
 3 PICMG 1.0 CPU, 7 PCI, 7 ISA Slots Backplane
HPCI-14S12U
 2 PICMG 1.0 CPU, 12 PCI, 2 ISA Slots Backplane
HPCI-15S10
 2 PICMG 1.0 CPU, 10 PCI, 4 ISA Slots Backplane
HPCI-19S18
2 PICMG 1.0 CPU, 18 PCI, 1 ISA Slots Backplane
